使用说明书

1、概述

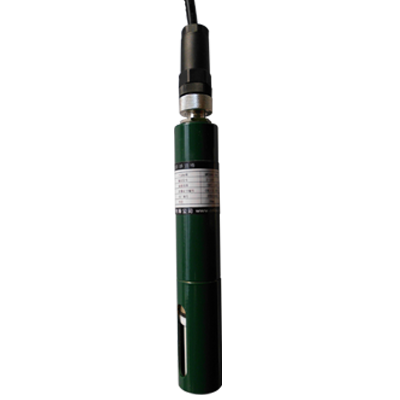

WSS4000液体传感器（俗称测漏棒）是五色石开发专门用于双层油罐泄漏监测的传感器，可用于监测聚在双层油罐夹层以及低洼槽中的石油、水等物质，它会根据所处不同介质而给出不同的电压信号。该传感器灵敏可靠，结构轻巧，是理想的双层油罐漏油监测传感器。该产品已经在全国推广应用100余台，2012年11月成功用于日本丰田汽车中国研发中心（常熟）油库及加油站16座双层油罐泄漏监测工程。

2、技术原理

测漏棒利用高频电磁波的谐振状态来测量介电常数变化，当高频电磁波在不同介质中传播时，其波长随介质的不同而不同，并引起谐振回道频率的变化，致使改变谐振回路和晶振电路之间的谐振状态，根据这种改变可测量出介质是油或者水。

    3.技术参数

测漏棒产品采用先进生产工艺及电子元部件，生产制造通过ISO9001质量管理体系认证，产品符合国标《汽车加油加气站设计与施工规范》(GB50156-2012)要求，具有反应灵敏、体积小、重量轻、方便安装、稳定可靠等优点。

检测精度：>3mm液面                  响应时间：2秒

防爆等级：ExiaIICT6                 工作温度：-20℃～+70℃

供电电源：+12V DC                   输出信号：2～12V

负载阻抗：≥50kΩ

外形尺寸：直径26mm，长150mm        重量：约400g

4.性能特点

4.1 测漏棒具有反应灵敏、体积小、重量轻、方便安装、稳定可靠等优点；

4.2 测漏棒能分辨油、水介质，从而方便判断双层油罐夹层是内壁漏油还是外壁漏水。

    5.安装

测漏棒接线采用三线制，红色为电源正极，绿色为信号，蓝色为电源负极。
